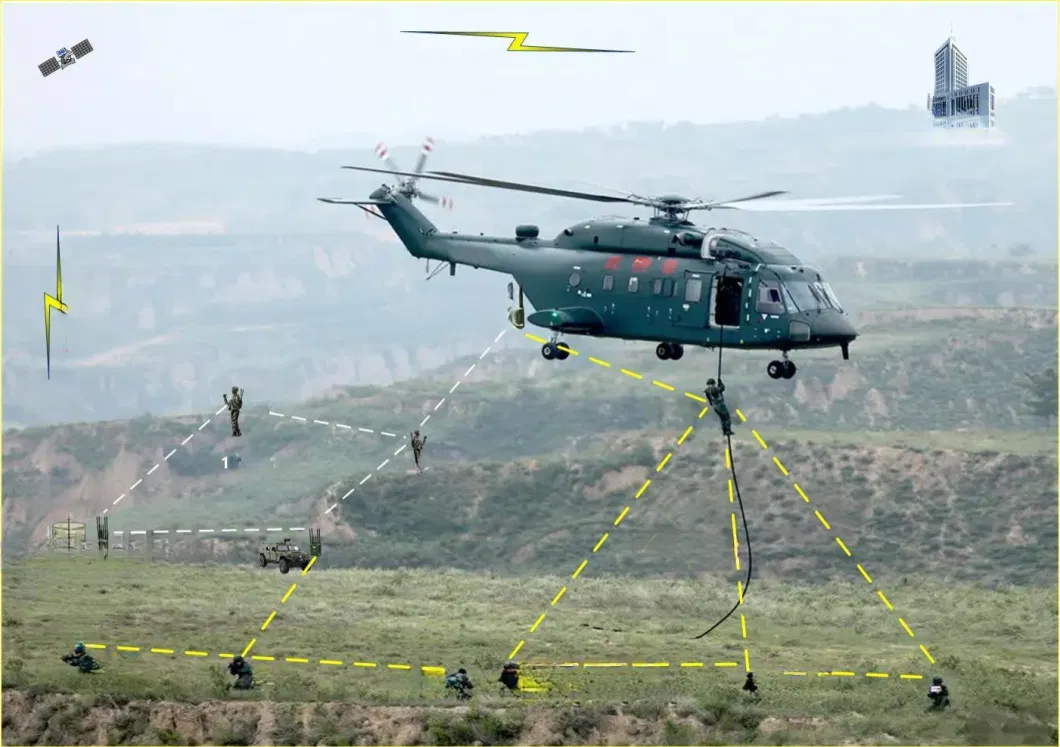

Το ZKManet3451 είναι ένα αερομεταφερόμενο ραδιόφωνο Mesh που χρησιμοποιεί μια λύση FPGA.Υποστηρίζει προσαρμοστική συχνότητα άλματος και επιλογή, επιλέγοντας αυτόματα τοΗ μέθοδος αυτή επιτρέπει να χρησιμοποιείται η μέγιστη δυνατή συχνότητα στην παρουσία ηλεκτρομαγνητικών παρεμβολών.Η διασύνδεση με το ευρυζωνικό δίκτυο μπορεί ναχρησιμοποιούνται σε διάφορους συνδυασμούς επικοινωνίας για διαφορετικά σενάρια χρήσης, όπως σε κινούμενα UAV ή USV, επιτρέποντας την εύκολη λειτουργία plug-and-play χωρίς την ανάγκηΧρησιμοποιείται κυρίως για πολυμέσαΔιασύνδεση μεταξύ των μη επανδρωμένων αεροσκαφών και των σταθμών βάσης, καθώς και λειτουργία ως αναμεταδότης Mesh.
* Ταχύτητα δεδομένων έως 56Mbps
*Πλήρως διαφανής διαβίβαση δεδομένων IP
*Με είσοδο HDMI
*Διάταξη μεγάλης εμβέλειας
*Υποστηρίζει GPS/BD
*Υποστηρίζει έως και 8 κόμβους προσαρμόσιμα
* Με διεπαφή TTL και LAN
| Ραδιοσυχνοποιητικές παραμέτρους |
| Προεπιλεγμένες συχνότητες |
1300-1500MHz (70MHz-6GHz προσαρμόσιμα) |
| Διάταξη ζώνης καναλιού |
2.5M/5M/10M/20MHz (40MHz προαιρετικά) |
| Φόρμα κύματος RF |
ΤDD-COFDM (2T2R) |
| Δύναμη εξόδου |
2x2W, ρυθμιζόμενο σε βήμα 1dBm |
| Να Έχετε Ευαισθησία |
- 100 dBm@2,5MHz |
| Τύπος διαμόρφωσης |
BPSK/QPSK/16QAM/64QAM (προσαρμοστικό) |
| Επενδύσεις |
Προαιρετικό (> 1000 hop/s) |
| ΔΕΠ |
Προαιρετικό |
| Παράμετροι δικτύου |
| Μέγεθος δικτύου |
8 κόμβοι προσαρμόσιμα |
| Δυνατότητα πολλαπλών άλμπων |
15 hops (σύντομο μήνυμα), 10 hops (φωνή), 8 hops (βίντεο) |
| Πεδίο |
Διάταξη μεγάλης εμβέλειας |
| Ποσοστό δεδομένων |
Μέχρι 28Mbps@10MHz & 56Mbps@20MHz |
| Αναβολή |
7ms@2,5MHz/hop |
| Ταχύτητα κίνησης |
>1000 χλμ. την ώρα |
| Ώρα έναρξης |
27s |
| Τοποθέτηση |
GPS/BD/GLONASS (GNSS) |
| Χρόνος πρόσβασης στο δίκτυο |
<1s |
| Διεύρυνση δικτύου |
WIFI AP |
| Ηλεκτρικές παραμέτρους |
| Εργασιακή τάση |
12-36V συνεχές ρεύμα |
| Κατανάλωση ενέργειας |
≤ 237dBm |
| Φυσικό/Περιβάλλον |
| Βάρος |
475g |
| Μέγεθος |
120*90*40mm |
| Εργαζόμενος προσωρινός. |
-40°C~70°C |
| Διασύνδεση |
| Διασύνδεση LAN |
*1 |
| Σειριακή διεπαφή |
RS232*1 (ή TTL) |
| Διασύνδεση βίντεο |
Μίνι HDMI*1 |

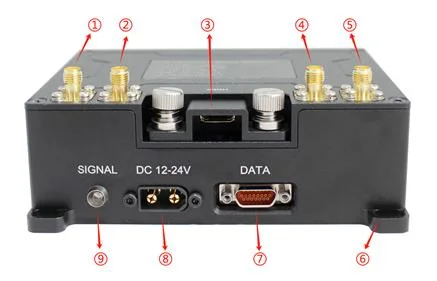

1 Διασύνδεση κεραίας MESH-2, SMA F
2 Διασύνδεση κεραίας WIFI/LoRa, SMA F
3 HDMI διεπαφή εισόδου, Mini HDMI
4 Διασύνδεση κεραίας GPS, SMA F
5 Διασύνδεση κεραίας MESH-1, SMA F
6 Τρύπα τοποθέτησης x4
7 Διασύνδεση LAN/TTL (σύνδεσμος J30J-15TJ, PIN 1, 2, 3 και 4 για LAN, PIN 5, 6 και 7 για TTL GND, TX και RX)
8 Διασύνδεση εισόδου ισχύος (XT60)
9 Δείκτης σήματος
| ΣΕΠ |
Ποιότητα σύνδεσης |
Χρώμα Τοπολογίας |
| ΣΔΣ ≥ 17 |
Εξαιρετικό. |
Βαθύ πράσινο |
| 12 ≤ SNR < 17 |
Ωραίο. |
Ελαφρύ πράσινο |
| 7 ≤ SNR < 12 |
Ωραία. |
Κίτρινο |
| 2 ≤ SNR < 7 |
Μεσαία |
Πορτοκαλί |
| -10 < SNR < 2 |
Κακό. |
Κόκκινο |
| ΣΔΣ = -10 |
Αποσυνδεδεμένο. |
Α/Χ
|

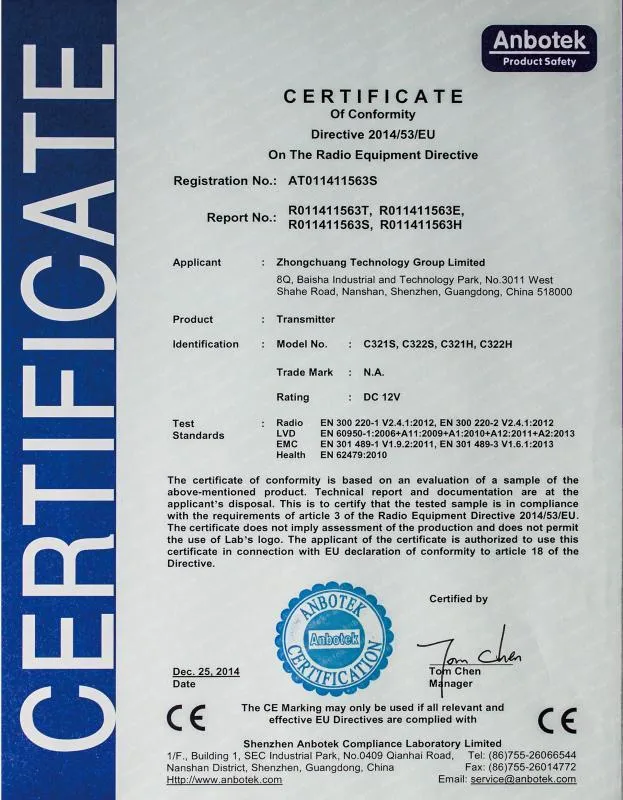

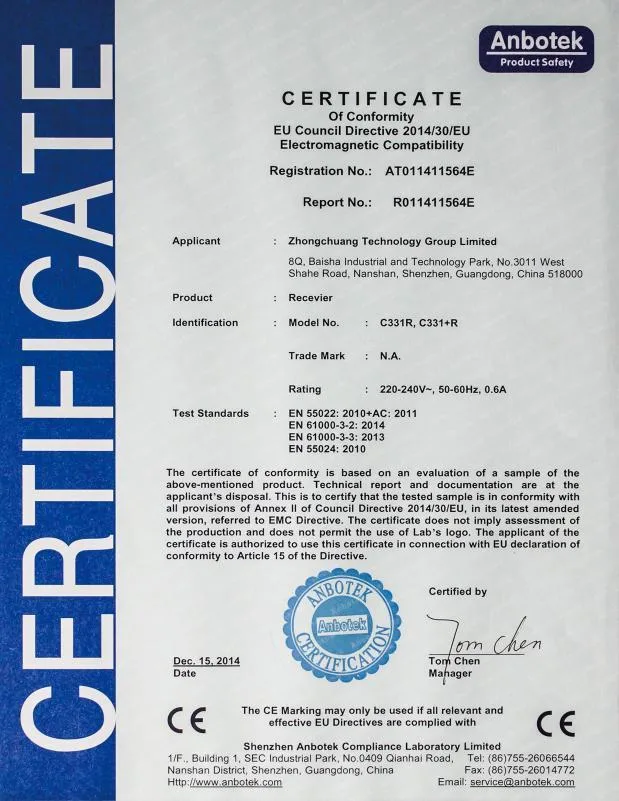

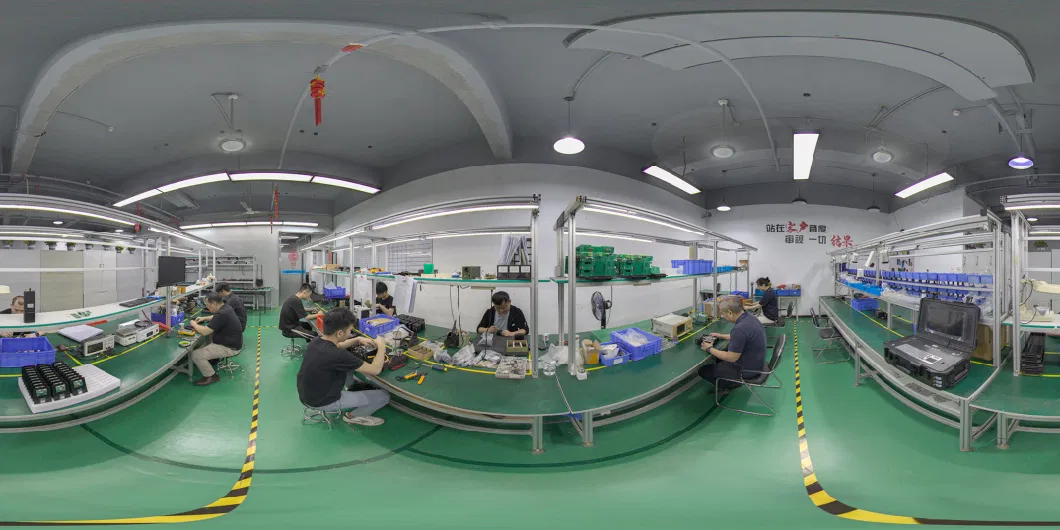

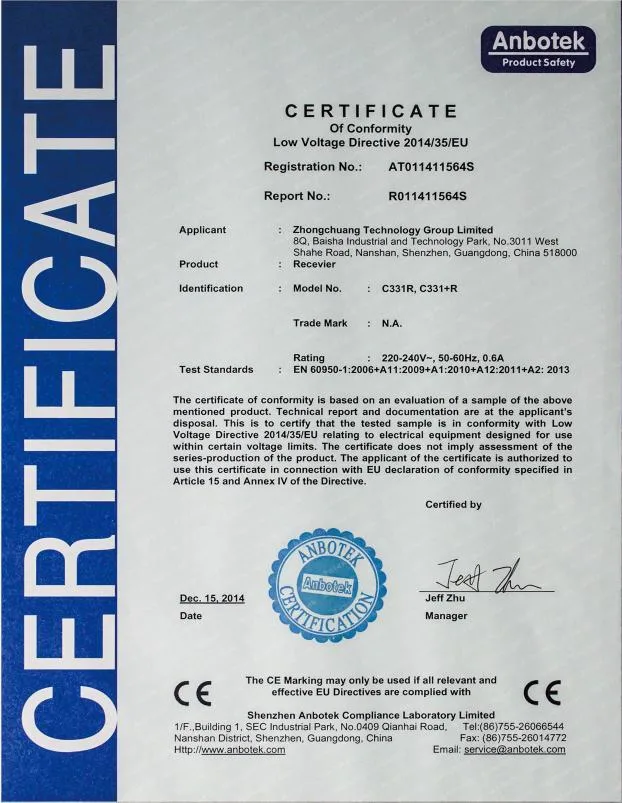

Τεχνολογία ZKMANET,επιχείρηση έρευνας και ανάπτυξης υψηλής τεχνολογίας,ιδρύθηκε το 2005. Η εταιρεία είναι προσανατολισμένη στην αγορά, με επίκεντρο την ανάπτυξη προϊόντων κατάλληλων για επικοινωνία έκτακτης ανάγκης, συστήματα επικοινωνίας μη μαχητικών αποστολών για στρατιωτικές δυνάμεις,ειδικά προϊόντα νοητής επικοινωνίας για ρομπότ, και βοηθητικά συστήματα λήψης αποφάσεων.Η εταιρεία είναι αφιερωμένη στην παροχή στους πελάτες προϊόντων ασύρματης ευρυζωνικής επικοινωνίας και έρευνας και παραγωγής βοηθητικών συστημάτων λήψης αποφάσεων υπό πολύπλοκες συνθήκες.Διαθέτει αρκετά ανεξάρτητα διπλώματα ευρεσιτεχνίας πνευματικής ιδιοκτησίας και έχει καθιερώσει ένα ολοκληρωμένο σύστημα ποιότητας σύμφωνα με τα πρότυπα ISO9001 και τα εθνικά στρατιωτικά πρότυπα,και τηρεί αυστηρά τόσο τα εθνικά στρατιωτικά πρότυπα όσο και τα διεθνώς αναγνωρισμένα πρότυπα όπως το CCC, CE, FCC κατά την παραγωγή του προϊόντος. The company has obtained the "Radio Transmitting Equipment Model Approval Certificate" issued by the Ministry of Industry and Information Technology and has passed the wireless product testing certification of the Ministry of Public SecurityΕίναι αναγνωρισμένη ως εθνική επιχείρηση υψηλής τεχνολογίας και είναι μέλος της Ένωσης Εταιρειών Λογισμικού της Shenzhen και μόνιμος διευθυντής της Ένωσης Ασφάλειας της Shenzhen.
